Электрический погрузчик TCM FB20-8

Электрический погрузчик TCM FB20-8
Электрический погрузчик TCM FB20-8
Электрический погрузчик TCM FB20-8
Электрический погрузчик TCM FB20-8
Электрический погрузчик TCM FB20-8
Электрический погрузчик TCM FB20-8
Электрический погрузчик TCM FB20-8

Описание

С применением нового электродвигателя переменного тока появилась возможность торможения двигателем, что позволило уменьшить тормозной путь и исключить занос задних колес. Время непрерывной работы без подзарядки увеличилось до 8,5 часов.

Общие характеристики

Характеристики
Модель FB20-8
Грузоподъемность 2000 кг
Центр тяжести груза 500 мм
Тип двигателя Электрический
Позиция оператора Сидит
Тип шин Перед/зад Пневматический
Количество колес (Х=ведущие) Перед/зад 2х/2
Эксплуатационные характеристики
Скорость Движения*
(вперед/назад)
С грузом 13.5 км/ч
Без груза 15.0 км/ч
Подъема* С грузом 290 мм/с
Без груза 510 мм/с
Опускания С грузом 450 мм/с
Без груза 550 мм/с
Тяговое усилие** Мгновенное 8.9 kН
Постоянное 3.5 kН
Преодолеваемый подъем** С грузом 14.3 %
Без груза 16.7 %
Вес
Общий вес 2640 кг
Распределение
веса (с батареей
стандартной
емкости)
С грузом Перед 4580 кг
Зад 890 кг
Без груза Перед 1460 кг
Зад 2010 кг
Шасси
Колеса Количество Передние /задние 2/2
Размер Передние 21Х8-9-16PR
Задние 18Х7-8-14PR
Колесная база 1400 мм
Колея Передняя 955 мм
Задняя 950 мм
Дорожный просвет Минимальный 100 мм
По раме 115 мм
Тормоз Рабочий Гидравлический, педаль
Стояночный Механический, ручной
Электродвигатели и система управления
Аккумуляторная
батарея ***
(стандартная
ёмкость)
Напряжение / ёмкость 48/450 В/А-ч
Вес (с аккумуляторным ящиком) 830 кг
Электродвигатель Тяговый двигатель 13.1 кВт/3мин
Двигатель гидравлики 9.0 кВт/5мин
Двигатель ГУР 0.55 кВт/60мин
Система управления Тяговый двигатель MOS-FET инвертор
Двигатель гидравлики MOS-FET преобразователь
Двигатель ГУР IGBT преобразователь
Рабочее давление Для навесного оборудования 17/2(175) МПа(кг/см2)

Примечание:
* указаны цифры для режима «супер»
** Данные компьютерного расчета
*** Аккумуляторные батареи являются опционным оборудованием.

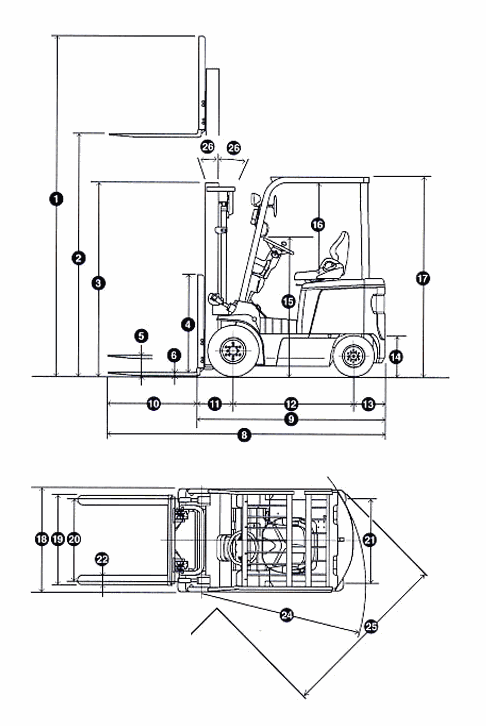

Габаритные размеры



Стандартные размеры
1 Высота поднятой мачты (с защитной решеткой) 4030 мм
2 Высота подъема вил 3000 мм
3 Высота сложенной мачты 1995 мм
4 Высота защитной решетки 1000 мм
5 Свободный ход каретки 160 мм
6 Толщина вил 40 мм
7 Минимальный клиренс 100 мм
8 Общая длина (с вилами) 3315 мм
9 Общая длина (без вил) 2240 мм
10 Длина вил 1070 мм
11 Расстояние от передней оси до спинки вил 435 мм
12 Колесная база 1400 мм
13 Расстояние от задней оси до края противовеса 410 мм
14 Высота до буксировочного пальца 440 мм
15 Высота машины без защитной решетки и мачты 1395 мм
16 Расстояние до защитной крыши (от поверхности сиденья) 980 мм
17 Общая высота (с защитной крышей) 2095 мм
18 Общая ширина 1150 мм
19 Установка вил по горизонтали (по внешней стороне) 245 ~ 1020 мм
20 Колея (передняя) 955 мм
21 Колея (задняя) 950 мм
22 Ширина вил 122 мм
23 Внутренний радиус разворота -
24 Внешний радиус разворота 1950 мм
25 Минимальный проезд 1895 мм
26 Углы наклона мачты (вперед/назад) 6°-12°
Размеры с двойными передними#5e7986 колесами (опцион)
Размер шин (передние двойные) 6.00-9-10PR
Общий вес +70 кг
18 Общая ширина 1485 мм
20 Колея (передняя) 1140 мм
23 Внутренний радиус разворота -
24 Внешний радиус разворота 1970 мм
25 Минимальный проезд 2035 мм
Дорожный просвет (клиренс)
По мачте 110 мм
По центру рамы 115 мм
По ведущему мосту 100 мм
По управляемому мосту 125 мм
По противовесу 135 мм


Стандартное оборудование и аксессуары

Оборудование
• Система противооткатывания
• Безасбестовые тормозные колодки
• Бачок для тормозной жидкости
• Поддержка капота амортизаторного типа
• Эргономическое сиденье*
• Устройство буксировки
• Электрическая система усилителя руля
• Каретка II и III класса ITA
• Индикатор уровня масла 8 системе гидравлик
• Прерывающий клапан грузовой системы
• Ограждение каретки
• Клапан проверки нагрузки
• Защитное ограждение водителя
• Регенеративная тормозная система
• Обратный фильтр гидравлики
• Буртованные колеса
• Цилиндр подъема плавного хода
• Впускной фильтр гидравлики
• Регулируемая по высоте рулевая колонка
• Клапан блокировки наклона мачты
• Широко обзорная мачта
• 2-х секционный распределитель
• Вилы 920 мм (1,1.5, 1.8 т.), 1070 мм (2, 2,5,3T)

Средства управления

• Электронный переключатель направления движения
• Рычаги управления подъемом и наклоном мачты
• Система стояночного тормоза с внутренней блокировкой
• Рычаг выбора режима управления («супер»усиленный/экономичный)
• Переключатель контроля скорости
• Рычаг указателя поворотов с механизмом самовозврата

Аксессуары

• Зуммер заднего хода
• Держатель для документов
• Звуковой сигнал
• Передние комбинированные огни
• Передние фары
• Высоко расположенные задние комбинированные огни
• Резиновый коврик
• Набор инструментов оператора
• Зеркала заднего вида
• Защита цилиндров наклона

Переключатели

• Комбинированный переключатель света и поворотных сигналов
• Замок зажигания

Цифровой жидкокристаллический дисплей

• Индикатор уровня зарядки/разрядки аккумуляторной батареи
• Предупреждающий индикатор разрядки аккумуляторной батареи
• Индикатор перегрева контроллера
• Индикатор перегрева тягового двигателя
• Счетчик моточасов
• Индикатор нейтрального положения
• Индикатор стояночного тормоза
• Индикатор выбора режима («супер»/ усиленный/ экономичный)
• Дисплей с функцией самодиагностики
• Индикатор контроля скорости
• Спидометр

*кроме моделей V

Опционное навесное оборудование

• Захват для кип
• Удлинители вил
• Позиционер
• Увеличенное по высоте или ширине ограждение каретки
• Сталкиватель
• Стабилизатор груза
• Длинные вилы
• Вращающиеся вилы
• Вращающийся захват для рулонов бумаги
• Устройство бокового сдвига каретки
• Крюк
• Поворотные вилы
• Увеличенная по ширине каретка
• Двухступенчатая широкообзорная мачта со свободным ходом каретки VFM
• Трехступенчатая широкообзорная мачта со свободным ходом каретки VFHM

Опционное оборудование и аксессуары

Оборудование

• Дополнительные гидравлические секции
• Аккумуляторная батарея
• Зарядное устройство (встроенное, стационарное) except FB18~7
• Система центральной заливки электролита except FB18~7
• Центральная система смазки
• Низкотемпературная спецификация и спецификация для рыбной промышленности (-35°С, -45°С)
• Цветные цельнолитые шины (белые: зеленые)
• Двойные передние колеса
• Полностью гидростатический цилиндр управления
• Открытая кабина
• Увеличенная высота ограждения водителя (+60 мм)
• Цельнолитые шины
• Лобовое стекло со стеклоочистителем
• Конфигурация с 2 педалями тормоза

Аксессуары
• Аккумуляторный ящик со скобами для подъема
• Зуммер заднего хода с изменяемой громкостью
• Центральное зеркало заднего вида
• Звуковой сигнал переднего хода
• Окраска в цвета заказчика
• Огнетушитель
• Защита фар
• Указатель угла наклона мачты
• Брезентовая кабина
• Задние фары
• Проблесковый маячок (красный, желтый)
• Проблесковый маячок, синхронизированный с сигналом заднего хода
• Антикоррозийная покраска
• Стальная сетка ограждения водителя
• Защитный чехол цилиндра управления
• Защитные чехлы цилиндров наклона
