Погрузчик FHG18C3/FHG18T3
Описание
Вилочные погрузчики серии INOMA обладают традиционно высокими рабочими характеристиками, превосходным качеством, исключительной надежностью и являются простыми в эксплуатации. Компания ТСМ полностью обновила конструкцию модели INOMA, чтобы сделать работу оператора более удобной, улучшить маневренность и обеспечить безопасность. Благодаря уникальной технологии и обширному опыту компании ТСМ, вилочные погрузчики INOMA обладают оптимальной производительностью в своем классе, обеспечивая при этом непревзойденное удобство и безопасность.
Общие характеристики
| Характеристики |
|
| Модель | FHG18C3 | FHG18T3 |
| Грузоподъемность | 1750 кг |
| Центр тяжести груза | 500 мм |
| Тип двигателя | Бензиновый |
| Производительность |
| Скорость | Движения
(вперед/назад) | С грузом | 18.5/18.5 км/ч | 19.0/19.0 км/ч |
| Без груза | 19.0/19.0 км/ч | 19.5/19.5 км/ч |
| Подъема | С грузом | 600 мм/с |
| Без груза | 680 мм/с |
| Опускание | С грузом | 450 мм/с |
| Без груза | 550 мм/с |
| Преодолеваемый подъем | С грузом | 22 % | 31 % |
| Без груза | 18 % |
| Масса |
| Общая масса | 2670 кг |
| Шасси и колеса |
| Шины | Количество | Передние /задние | 2/2 |
| Размер | Передние | 6.50-10-10PR |
| Задние | 5.00-8-8PR |
| Колесная база | 1425 |
| Колея | Передняя | 920 |
| Задняя | 920 |
| Дорожный просвет | Минимальный |
| 100 |
| По раме |
| 110 |
| Тормоз | Рабочий (ножной) |
| Гидравлический - ножная педаль |
| Стояночный |
| Механический - ручной рычаг |
| Двигатель и коробка передач |
| Аккумулятор | Напряжение / емкость | 12/28 В/А-ч |
Двигатель
внутреннего сгорания | Модель | NISSAN K21 |
| Ном. мощность в кВт / число обор, в мин. | 34.6/2250 |
| Ном. крут, момент / число обор, в мин. | 153.5/1600 об. в мин |
| Количество цилиндров | 4 |
| Рабочий объем | 2065 куб.см |
| Мощность генератора перем. тока | 0.60/50 КВт/Амп |
| Емкость топливного бака | 50 литров |
| Коробка передач | Тип | Ручная | Автоматическая |
| Ступени | Вперед-назад | 2-2 | 1-1 |

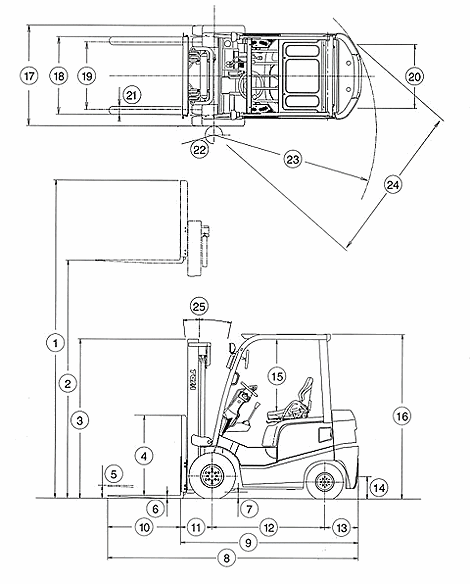

Габаритные размеры
| Стандартные размеры |
| 1 Общая высота при поднятых вилах (с опорной стенкой) | 4030 мм |
| 2 Максимальная высота вил | 3000 мм |
| 3 Высота мачты при опущенных вилах | 1995 мм |
| 4 Высота опорной стенки | 1000 мм |
| 5 Свободный ход | 155 мм |
| 6 Толщина вил | 35 мм |
| 7 Минимальный клиренс с грунтом | 105 мм |
| 8 Общая длина (с вилами) | 3195 мм |
| 9 Длина до спинки вил | 2275 мм |
| 10 Длина вил | 920 мм |
| 11 Расстояние нагрузки | 395 мм |
| 12 Колесная база | 1425 мм |
| 13 Задний выступ | 455 мм |
| 14 Высота пальца сцепного устройства | 495 мм |
| 15 Запас защитной крыши (от поверхности кресла)** | FHD/FHG15.18=1005 |
| 16 Общая высота (по защитной крыше)** | 2070 мм |
| 17 Общая ширина | 1100 мм |
| 18 Размах вил (внешний) | 200 ~ 920 мм |
| 19 Колея (передняя) | 920 мм |
| 20 Колея (задняя) | 920 мм |
| 21 Ширина вил | 100 мм |
| 22 Внутренний радиус поворота | 95 мм |
| 23 Внешний радиус поворота | 2010 мм |
| 24 Минимальный проход между штабелями | 1800 мм |
| 25 Угол наклона (вперед-назад) | 6°-12° |
| Размеры погрузчиков со сдвоенными передними ведущими колесами (вариант) |
| 17 Общая ширина |
1255 мм
|
| 19 Колея(передняя) | 980 мм |
| 22 Внутренний радиус поворота | 90 мм |
| 23 Внешний радиус поворота | 2050 мм |
| 24 Минимальный проход между штабелями | 1860 мм |
| Размер шин (сдвоенные передние, тип SDD) |
| 17 Общая ширина | 1512 мм |
| 19 Колея(передняя) | 1110 мм |
| 22 Внутренний радиус поворота | 90 мм |
| 23 Внешний радиус поворота | 2120 мм |
| 24 Минимальный проход между штабелями | 1960 мм |
ПРИМЕЧАНИЕ:
**Погрузчики, экспортируемые в Европу (ЕХЕ) и Скандинавские страны (EXN): +60 mm
Стандартное оборудование и аксессуары
Оборудование
- Настраиваемое кресло с системой боковой поддержки (ORS) ремнем безопасности
- Безасбестовый материал для тормозных колодок
- Замок капота цилиндрического типа с функцией блокировки
- Циклонный воздухоочиститель сухого типа Donaldson
- Тяговое устройство
- Прочная защитная крыша с полимерным экраном
- Устройство предпускового подогрева
- Устройство перевода двигателя на холостой ход (бензин)
- Расходный клапан
- Отстойник топливной жидкости (дизель)
- Полностью гидростатический рулевой привод с усилителем
- Полностью транзисторное зажигание (бензин)
- Щуп для гидравлического масла
- Каретка ITA класса II
- Промышленные пневматические шины типа J-lug
- Отсекающий клапан цепи подъемника
- Опорная стенка груза
- Емкость для охлаждающей жидкости радиатора
- Гидравлический фильтр возвратной магистрали
- Всасывающий гидравлический сетчатый фильтр
- Гидрозамок наклона
- Щуп для трансмиссионного масла (автоматическая коробка передач)
- Фильтр для трансмиссионного масла (автоматическая коробка передач)
- Двухступенчатая мачта с широким обзором (VM300)
- 2-золотниковый гидрораспределитель с разгрузкой давления
- Вилы 920 мм
Элементы управления
- Рычаг управления переключением (автоматическая коробка передач)
- Рычаги подъема и наклона
- Многофункциональный рычаг переключения с механизмом автокомпенсации (зажигание и сигнал поворота)
- Механизм блокировки
- Рычаг стояночного тормоза с предохранителем
- Рулевое управление с регулировкой наклона
Аксессуары
- Рукоятка для удобного доступа в кабину
- Зуммер заднего хода
- Фонари заднего хода
- Резиновый напольный коврик
- Съемный переносной ящик для перчаток
- Звуковой сигнал
- Комбинированные передние фары (сигнал поворота, очистка)
- Фары освещения
- Высоко устанавливаемые комбинированные задние фонари
- Набор инструментов оператора
- Держатель для ручек или чашки
- Зеркала бокового вида
Инструменты и переключатель
- Индикатор заряда батареи
- Предупреждающий индикатор давления масла двигателя
- Топливный расходомер
- Индикатор отстойника топливной жидкости
- Индикатор свечей накаливания (дизель)
- Счетчик моточасов
- Устройство остановки двигателя ключом зажигания (дизель)
- Система запуска двигателя с нейтрали
- Датчик температуры охлаждающей жидкости
Дополнительные принадлежности для грузов
- Компоненты альтернативных вил
- Переходник для удлинения вил
- Захват для тюков и кип
- Захват для рулонного картона
- Крановая стрела
- Захват для кабельных барабанов
- Вилы зажимные
- Манипулятор вил гидравлического типа (встроенный)
- Опорная стенка нагрузки высокого широкого типа
- Шарнирные вилы / ковш
- Стабилизатор нагрузки
- Поворотный вилочный захват (навесного или встроенного типа)
- Поворотный захват для рулонной бумаги (навесного или встроенного типа)
- Устройство бокового смещения каретки (навесного или встроенного типа)
- Крюк переходной муфты
- Каретка вилочного захвата широкого типа
- Двухступенчатая мачта с широким обзором и свободным ходом вил (VFM)
- Трехступенчатая мачта с широким обзором и свободным ходом вил (VFHM)
Дополнительное оборудование и аксессуары
Оборудование
- Шины Air Boss (TRA)
- Вспомогательные модули гидравлических клапанов (макс. 5 золотников)
- Центральная смазочная система (CL)
- Цветные шины (белые, зеленые)
- Воздухоочиститель с двойным элементом (ADE)
- Глушитель выхлопной трубы каталитической очистки (ЕРМ)
- Облегченное управление гидроклапаном (макс. 4 золотника) (FIT)
- Комплект для рыболовной промышленности (FC)
- Сдвоенные передние ведущие колеса (DD/SDD)
- Полностью открытая кабина (AW 061)
- Защита передних фар (HLG)
- Радиатор (HR)
- Система внутренней блокировки (движения и погрузки/разгрузки) (SIL)
- Механизм блокировки грузоподъемника (VLL)
- Баллон для сжиженного газа / двойного топлива (сжиженный газ - бензин)
- Верхняя выхлопная система (TUE)
- Защитная крыша / высокая 2130 мм (HGH060)
- Защитная крыша / низкая 1995 мм (HGL)
- Радиатор пластинчатого типа (RAD PF)
- Воздухозаборник двигателя для предварительной очистки (САК В)
- Пылевой сетчатый фильтр радиатора (мелкие и средние ячейки) (DSR)
- Глушитель дымоочистки / искроуловителя (дизель) (СВМ)
- Механизм автовозврата рулевой головки (SRS)
- Уникальные шины с обрезиненным ободом (SE)
Аксессуары
- Индивидуальная покраска
- Огнетушитель (FE)
- Заднее рабочее освещение (RWL)
- Вращающаяся лампа аварийной сигнализации (RLY/RLR)
- Кожухи цилиндров наклона (TLB)
Инструменты и переключатель
- Амперметр (AM)
- Контрольный монитор (уровень топлива, уровень электролита аккумулятора, уровень охлаждающей жидкости, стояночный тормоз, воздухоочиститель, ремень безопасности)
- Спидометр (SM)
- Манометр масла гидротрансформатора (ТРМ)
- Датчик температуры масла (автоматическая коробка передач)
Другие аксессуары доступны по требованию.
|
|
