Погрузчик FD35T9
Описание
Среди наиболее важных особенностей данной модели можно выделить: - быстрый подъем вилл - от 390 мм/сек; - высокая маневренность и улучшенный обзор; - возможность выбора оптимального режима движения; - 6-ти цилиндровый двигатель с пониженной вибрацией и экономичным расходом топлива; - система автоматического прогрева камеры сгорания входит в стандартную комплектацию; - улучшенное комфортабельное сиденье оператора.
Общие характеристики
Характеристики |
|
Модель | FD35T9 |
Грузоподъемность | 3500 кг |
Центр тяжести груза | 600 мм |
Тип двигателя | Дизельный |
Размер |
Стандартная высота подъема вил | 3000 мм |
Свободный ход каретки | 150 мм |
Угол наклона мачты | Вперед/Назад | 6/12 град |
Длина до спинки вил | 3085 мм |
Общая ширина | 1480 мм |
Высота мачты при опущенных вилах | 2230 мм |
Высота мачты при поднятых вилах | 4265 мм |
Высота по защитной крыше | 2230 мм |
Радиус поворота (внешний) | 2730 мм |
Производительность |
Скорость | Движения
(вперед/назад) | С грузом | 19,5 км/ч |
Без груза | 26 км/ч |
Подъема | С грузом | 540 мм/с |
Без груза | 580 мм/с |
Опускание | С грузом | 500 мм/с |
Без груза | 550 мм/с |
Преодолеваемый подъем | С грузом | 33% |
Без груза | 20% |
Масса |
Общая масса | 6140 кг |
Шасси и колеса |
Шины | Количество | Передние/задние | 2/2 |
Размер | Передние | 300-15-18PR |
Задние | 7.00-12-12PR |
Колесная база | 2000 мм |
Колея | Передняя | 1180 мм |
Задняя | 1195 мм |
Дорожный просвет | Минимальный |
| 155 мм |
По раме |
| 185 мм |
Тормоз | Рабочий (ножной) |
| Гидравлический - ножная педаль |
Стояночный |
| Механический - ручной рычаг |
Двигатель и коробка передач |
Аккумулятор | Напряжение / емкость | 2х12В/60 В/А-ч (5 ч) |
Двигатель
внутреннего сгорания | Модель | MITSUBISHI S6S |
Номинальная мощность | 64,7 кВт/2300 об/мин
88 л.с. |
Номинальный крутящий момент | 284 H*m/1600 об/мин:
29 кгс*м/1600 об/мин |
Количество цилиндров | 6 |
Рабочий объем, л. (куб. дюймов) | 4,996 (304,9) |
Емкость топливного бака | 115 литров |
Коробка передач | Тип | Ручная |
Ступени | Вперед/назад | 2/2 |

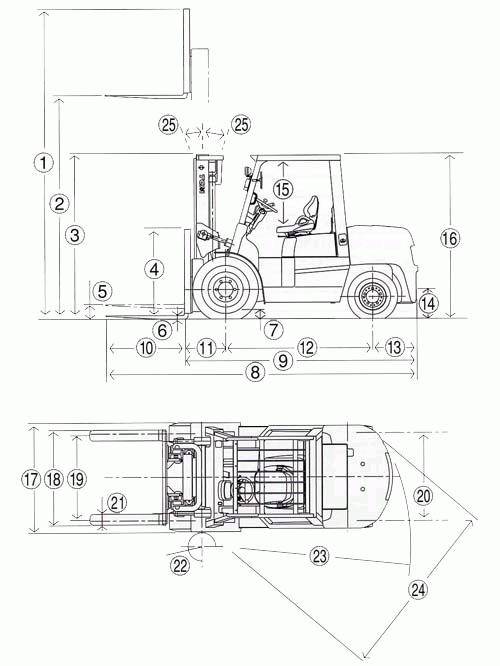

Габаритные размеры
Стандартные размеры |
1 Габаритная высота с поднятой вилкой | 4265 мм |
2 Максимальная высота вилки | 3000 мм |
3 Максимальная высота, вилка опущена | 2230 мм |
4 Высота задней опоры | 1220 мм |
5 Подъем без груза | 150 мм |
6 Толщина вилки | 50 мм |
7 Минимальный дорожный просвет | 155 мм |
8 Габаритная длина (с вилкой) | 4155 мм |
9 Габаритная длина (без вилки) | 3085 мм |
10 Длина вилки | 1070 мм |
11 Расстояние транспортировки груза | 560 мм |
12 Колесная база | 2000 мм |
13 Задний свес | 525 мм |
14 Высота муфты сцепки | 325 мм |
15 Расстояние верхнего защитного ограждения** | 1010 мм |
16 Габаритная высота** | 2230 мм |
17 Габаритная ширина | 1480 мм |
18 Размах вилки (наружный) | 300 ~ 1290 мм |
19 Колея (передняя) | 1180 мм |
20 Колея (задняя) | 1195 мм |
21 Ширина вилки | 150 мм |
22 Внутренний радиус поворота | 200 мм |
23 Наружный радиус поворота | 2730 мм |
24 Минимальный пересекающийся проезд | 2500 мм |
25 Угол наклона (вперед-назад) | 6°-12° |
Размеры для моделей с передними сдвоенными ведущими колесами (по отдельному заказу) |
17 Габаритная ширина |
1830 мм
|
19 Колея (передняя) | 1340 мм |
22 Внутренний радиус поворота | 200 мм |
23 Наружный радиус поворота | 2870 мм |
24 Минимальный пересекающийся проезд | 2650 мм |
Размер шин (передние сдвоенные) |
3 Максимальная высота, вилка опущена | 2245 мм |
17 Габаритная ширина | 1950 мм |
19 Колея (передняя) | 1435 мм |
22 Внутренний радиус поворота | 200 мм |
23 Наружный радиус поворота | 2920 мм |
24 Минимальный пересекающийся проезд | 2700 мм |
ПРИМЕЧАНИЕ:
**Погрузчики, экспортируемые в Европу и Скандинавию: +20 мм
Стандартное оборудование и вспомогательные механизмы
Оборудование
- Материал тормозных накладок не содержит асбеста
- Центробежный воздухоочиститель
- Регенерационная система охлаждения
- Цилиндрическая опорная стойка для капота с предохранительным стопором
- Сиденье с улучшенной подвеской и ремнем безопасности
- Сцепное устройство
- Двигатель с системой предпускового подогрева (дизель)
- Двигатель с системой предпускового подогрева (дизель)
- Отстойник топливной системы (дизель)
- Рулевое управление с гидравлическим усилителем
- Транзисторное зажигание FTI (бензиновый двигатель)
- Упрочненное верхнее ограждение
- Мачта с повышенным обзором
- Щуп для контроля уровня гидравлического масла
- Шасси класса 3 и 4 ITA
- Шины с повышенным сроком службы типа J-lug
- Отсечной клапан контура подъема
- Опорная стенка груза
- Контрольный клапан нагрузки
- Система верхнего забора воздуха
- Тормоз с усилителем
- Гидравлическое сцепление с гидроусилителем (ручное переключение передач)
- Удерживающие ролики
- Возвратный гидравлический фильтр
- Фильтр на всасывающем патрубке гидравлической системы
- Стопорный клапан наклона
- Щуп контроля уровня трансмиссионного масла (переключение передач с усилителем)
- Фильтр трансмиссионного масла (переключение передач с усилителем)
- Вилка 1070 мм (1220 мм для 5 тонн)
- 2-золотниковый регулирующий клапан с механизмом сброса давления
- 3-ходовой каталитический глушитель (бензиновый двигатель), производства США
Органы управления
- Электрический рычаг переключения передач (переключение с усилителем)
- Рычаги подъема и наклона
- Многофункциональный переключатель (освещение и указатели поворота) с механизмом автоматического возврата в исходное положение
- Рычаг стояночного тормоза с блокировкой
- Рулевая колонка с регулируемым наклоном
Вспомогательное оборудование
- Ручка для облегчения посадки в погрузчик
- Сигнальный зуммер заднего хода
- Фонари заднего хода
- Улучшенный напольный коврик с противоскользящим покрытием
- Зажим для документов
- Держатель для документов
- Электрическое звуковое сигнальное устройство
- Передние комбинированные фонари (указатели поворотов, габариты)
- Перчаточный ящик / Держатель авторучки
- Фары
- Задние комбинированные фонари с высокой установкой (задние габариты, стоп-сигнал, фонарь заднего хода, указатели поворотов и отражатель)
- Комплект инструментов водителя
- Тент верхнего защитного ограждения
- Зеркала бокового обзора
- Крышки гидроцилиндров наклона
Приборы и переключатели
- Индикатор засорения воздухоочистителя
- Индикатор зарядки
- Контрольный индикатор двигателя (для бензиновых двигателей), производства США
- Индикатор давления моторного масла
- Указатель топлива
- Индикатор отстойника топливной системы
- Индикатор свечей накаливания (дизель)
- Счетчик часов наработки
- Система выключения зажигания двигателя (дизель)
- Предохранительный переключатель нейтрали
- Указатель температуры воды
Дополнительные грузовые приспособления
- Вилки различной длины
- Захват для тюков
- Захват для картона (по запросу)
- Консоль крана (по запросу)
- Захват для бочки (по запросу)
- Вилочный захват (по запросу)
- Удлинители вилки
- Установочное устройство вилки (гидравлического типа)
- Установочное устройство вилки (ручного типа)
- Высокая и широкая опорная стенка груза
- Вилка на шарнирах, ковш
- Сталкиватель груза (по запросу)
- Успокоитель груза (по запросу)
- Таран
- Поворотный захват для тюков
- Поворотная вилка (навесная, встроенного типа)
- Поворотный захват для рулона бумаги (навесной,встроенного типа)
- Устройство бокового смещения
- Крюк с втулкой (по запросу)
- Каретка вилки расширенного типа
- 2-ступенчатая мачта широкого обзора (VFM)
- 3-ступенчатая мачта широкого обзора (VFHM)
Дополнительное оборудование и вспомогательные механизмы
Оборудование
- Кондиционер воздуха (стальная кабина)
- Модули вспомогательных гидравлических клапанов
- Централизованная система смазки
- Цветные шины (белые, зеленые)
- Выхлопная система с фильтром (дизель)
- Воздухоочиститель с двойным элементом
- Предварительный воздухоочиститель двигателя
- Глушитель с катализатором для очистки выхлопных газов
- Передние ведущие сдвоенные колеса
- Нагреватель
- Нагреватель и размораживатель (стальная кабина)
- Высокое верхнее защитное ограждение (2400 мм)
- Охладитель гидравлического масла (дизель)
- Низкое верхнее защитное ограждение (2130 мм)
- Устройство для работы на сжиженном газе или комбинированном топливе (бензиновый двигатель)
- Выхлопная система верхнего расположения
- Радиатор с пластинчатыми ребрами
- Пылезащитная сетка для радиатора (мелкая и средняя ячейка)
- Рулевое управление с усилителем полувстроенного типа
- Глушитель с дымовым фильтром и искроуловителем (дизель)
- Сплошные шины (специальные мягкие шины)
- Стальная кабина
- Лобовое стекло со стеклоочистителем
- 4-цилиндровая мачта
Вспомогательное оборудование
- Окраска по согласованию с заказчиком
- Огнетушитель
- Задние рабочие фонари
- Вращающийся предупреждающий фонарь (маячок)
- Чехол поворотного гидроцилиндра
- Чехол гидроцилиндра наклона
Приборы и переключатели
- Амперметр
- Контрольный монитор (уровень топлива, уровень электролита аккумулятора, уровень охлаждающей жидкости, стояночный тормоз, воздухоочиститель)
- Спидометр
- Манометр давления гидравлического масла гидротрансформатора
- Указатель температуры гидравлического масла гидротрансформатора (переключение с усилителем)
- Другие аксессуары доступны по требованию.
|
|
