Погрузчик FD35T3S
Описание
Вилочные погрузчики серии INOMA обладают традиционно высокими рабочими характеристиками, превосходным качеством, исключительной надежностью и являются простыми в эксплуатации. Компания ТСМ полностью обновила конструкцию модели INOMA, чтобы сделать работу оператора более удобной, улучшить маневренность и обеспечить безопасность. Благодаря уникальной технологии и обширному опыту компании ТСМ, вилочные погрузчики INOMA обладают оптимальной производительностью в своем классе, обеспечивая при этом непревзойденное удобство и безопасность.
Общие характеристики
| Технические характеристики |
|
| Модель | FD35T3S |
| Грузоподъемность | 3500 кг |
| Центр тяжести | 500 мм |
| Тип двигателя | Дизельный |
| Положение оператора | Сидя |
| Тип шин | Передние/задние | Пневматические |
| Колеса (Х = ведомые) | Передние/задние | 2х / 2 |
| Размеры |
| Максимальная высота подъема вил | 3000 мм |
| Свободный ход | 170 мм |
| Размер вил | Д х Ш х В, мм | 1070 х 150 х 50 |
| Размах вил (внешний) | Максимальный/минимальный | 1090 мм / 300 мм |
| Угол наклона | Вперед/назад | 6 град. / 12 град. |
| Длина до спинки вил | 2800 мм |
| Общая ширина | 1290 мм |
| Высота опущенной мачты | 2135 мм |
| Высота вытянутой мачты | 4255 мм |
| Высота кабины | 2140 мм |
| Высота защитной крыши | 2200 мм |
| Высота кресла оператора | 1120 мм |
| Радиус поворота (внешний) | 2470 мм |
| Расстояние нагрузки (по осевой линии от передней оси до переднего края вил) | 495 мм |
| Задний выступ | 605 мм |
| Проход между штабелями | 4145 мм |
| Производительность |
| Скорость | Движения
(вперед/назад) | С грузом | 19 км/ч |
| Без груза | 19.5 км/ч |
| Подъема | С грузом | 460 мм/с |
| Без груза | 490 мм/с |
| Опускание | С грузом | 420 мм/с |
| Без груза | 450 мм/с |
| Максимальное тяговое усилие | с нагрузкой | 18.1 кН |
| Без нагрузки | 10.8 кН |
| Преодолеваемый подъем* | с нагрузкой | 20% |
| Без нагрузки | 17% |
| Масса |
| Общая масса | 4940 мм |
| Распределение массы | С нагрузкой | Передняя | 7290 кг |
| Задняя | 1150 кг |
| Без нагрузки | Передняя | 1740 кг |
| Задняя | 3200 кг |
| Шасси и колеса |
| Шины | Количество | Передние/задние | 2 / 2 |
| Размер | Передние | 250 - 15 - 16PR(I) |
| Задние | 6.50 - 10 - 12PR(I) |
| Колесная база | 1700 мм |
| Колея | Передняя | 1060 мм |
| Задняя | 970 мм |
| Высота ступеньки / Высота пола | 485 мм / 730 мм |
| Клиренс с грунтом | минимальный без груза | 125 мм |
| В центре колесной базы | 190 мм |
| Тормоз | Рабочий (ножной) | Гидравлический - ножная педаль |
| Стояночный | Механический - ручной рычаг |
| Двигатель и коробка передач |
| Аккумулятор | Напряжение / емкость (5 ч.) | 16 В/ 64 Ач |
Двигатель
внутреннего сгорания | Модель | NISSAN DIESEL / QD32 |
| Номинальная мощность | 44 кВт / 2300 об/мин |
| максимальный крутящий момент | 189 H*m/ 1800 об/мин |
| Количество цилиндров | 4 |
| Рабочий объем, л. | 3153 |
| Мощность генератора переменного тока | 0.72 кВт / 60 ампер |
| Емкость топливного бака | 70 литров |
| Коробка передач | Тип | Автоматическая |
| Ступени | Вперед/назад | 1 / 1 |
| Рабочее давление | Для пренадлежностей | 17.7 МПа |

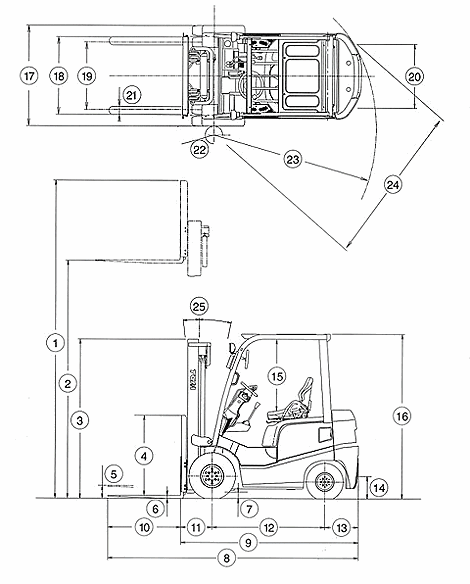

Габаритные размеры
Стандартные размеры
| 1 Общая высота при поднятых вилах (с опорной стенкой) | 4255 мм |
| 2 Максимальная высота вил | 3000 мм |
| 3 Высота мачты при опущенных вилах | 2135 мм |
| 4 Высота опорной стенки | 1220 мм |
| 5 Свободный ход | 170 мм |
| 6 Толщина вил | 50 мм |
| 7 Минимальный клиренс с грунтом | 145 мм |
| 8 Общая длина (с вилами) | 3870 мм |
| 9 Длина до спинки вил | 2800 мм |
| 10 Длина вил | 1070 мм |
| 11 Расстояние нагрузки | 495 мм |
| 12 Колесная база | 1700 мм |
| 13 Задний выступ | 605 мм |
| 14 Высота пальца сцепного устройства | 610 мм |
| 15 Запас защитной крыши (от поверхности кресла)** | 1005 мм |
| 16 Общая высота (по защитной крыше)** | 2140 мм |
| 17 Общая ширина | 1290 мм |
| 18 Размах вил (внешний) | 300 - 1090 мм |
| 19 Колея (передняя) | 1060 мм |
| 20 Колея (задняя) | 970 мм |
| 21 Ширина вил | 150 мм |
| 22 Внутренний радиус поворота | 200 мм |
| 23 Внешний радиус поворота | 2470 мм |
| 24 Минимальный проход между штабелями | 2390 мм |
| 25 Угол наклона (вперед-назад) | 6°-12° |
| Размеры погрузчиков со сдвоенными передними ведущими колесами (вариант) |
| 17 Общая ширина |
1600 мм
|
| 19 Колея (передняя) | 1600 мм |
| 22 Внутренний радиус поворота | 100 мм |
| 23 Внешний радиус поворота | 2540 мм |
| 24 Минимальный проход между штабелями | 2500 мм |
| Размер шин (сдвоенные передние, тип SDD) |
| 17 Общая ширина | - |
| 19 Колея (передняя) | - |
| 22 Внутренний радиус поворота | - |
| 23 Внешний радиус поворота | - |
| 24 Минимальный проход между штабелями | - |
ПРИМЕЧАНИЕ:
**Погрузчики, экспортируемые в Европу (ЕХЕ) и Скандинавские страны (EXN): +60 мм
|
|
